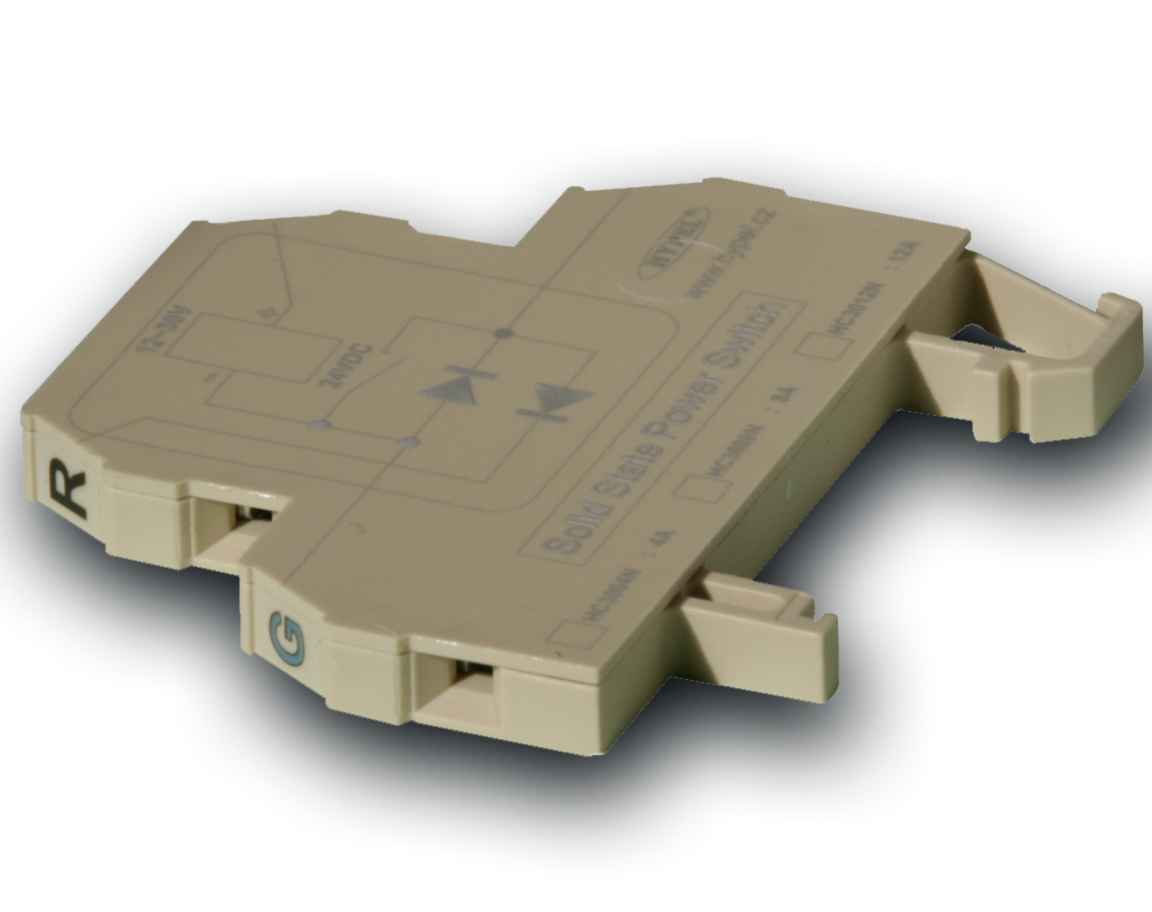

Polovodičová relé řady DSR jsou moduly určené pro montáž na lištu DIN35mm. Moduly jsou opatřeny šroubovými svorkovnicemi pro vodiče do průřezu 4 mm². Moduly jsou vybaveny LED indikací sepnutí. Polovodičová relé řady DSR jsou vyráběny pro spínaná proudů až do 20A ve variantách unipolární a bipolární. Relé řady DSR se vyznačují malými výkonovými ztrátami i při vysokých proudech, nízkým odporem v sepnutém stavu, nízkým ovládacím proudem, vysokou rychlostí sepnutí, vysokou životností a spolehlivostí. |
TYP | Řídící napětí | Spínané napětí | Spínaný proud [A] | Odpor v sepnutém stavu [mΩ] |
DSR0303U | 3~30VDC | 0~30VDC | 3 | 30 |
DSR0803U | 0~30VDC | 8 | 8 | |
DSR1503U | 0~30VDC | 15 | 4 | |
DSR2003U | 0~30VDC | 20 | 3 | |
DSR0303B | 0~30VDC/VAC | 3 | 40 | |
DSR0803B | 0~30VDC/VAC | 8 | 15 | |
DSR1503B | 0~30VDC/VAC | 15 | 7 | |
DSR2003B | 0~30VDC/VAC | 20 | 4 | |
DSR0806U | 0~60VDC | 8 | 8 | |
DSR1506U | 0~60VDC | 15 | 4 | |
DSR2006U | 0~60VDC | 20 | 3 | |
DSR0806B | 0~60DC/VAC | 8 | 15 | |
DSR1506B | 0~60DC/VAC | 15 | 7 | |
DSR2006B | 0~60DC/VAC | 20 | 4 | |
DSR0220U | 0~200VDC | 2.5 | 80 | |
DSR0220B | 0~200DC/VAC | 2.5 | 160 | |
DSR0160U | 0~600VDC | 1 | 350 | |
DSR0160B | 0~600VDC/VAC | 1 | 700 | |
DSR0303P | 12~30VDC | 10~30VDC | 3 | 40 |
DSR0803P | 10~30VDC | 8 | 12 | |
DSR0803N | 0~30VDC | 8 | 8 | |
DSR1503N | 0~30VDC | 15 | 4 | |
DSR2003N | 0~30VDC | 20 | 3 | |
DSR0806N | 0~60VDC | 8 | 8 | |
DSR1506N | 0~60VDC | 15 | 4 | |
DSR2006N | 0~60VDC | 20 | 3 | |
TR6001 | 6~30VDC | 250VAC/50Hz | 1 |
