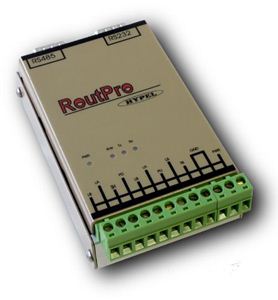

Komunikační převodník RoutPro-FX je z hlediska programování i připojení do sítě RS485 zcela shodný s programovatelnými logickými automaty HYPEL. Jeho obslužný program se též vytváří v jazyce Simple3 a převodník může být dodáván ve všech modifikacích obviklých u PLC, tj. s obvodem reálného času, zálohovanými pamětmi dat atd...
Galvanické oddělení linky RS485 je součástí základní konfigurace. Od PLC se tedy převodník RoutPro liší pouze tím, že nedisponuje žádnou sadou periférií obvyklých u PLC a místo toho je vybaven druhou sériovou linkou RS232, která se v uživatelském programu v jazyce Simple3 obsluhuje opět jako periferie. Uživatelský program v jazyce Simple3 může zajistit po lince RS232 vysílání a přijímání jednotlivých znaků nebo rámců o celkové délce do 16 bytů.
Baudová komunikační rychlost je programově měnitelná v standardních hodnotách od 1200Bd do 230400Bd. Znaky jsou prenášeny osmi datovými bity s jedním startbitem, dvěma stopbity a bez parity. Převodník je proveden tak, aby ho bylo možno použít k montáži na lištu DIN35, či jako převodník “na stůl”.
Proto je RoutPro připraven pro připojení linky 485 jak prostřednictvím konektorové svorkovnice tak konektoru Cannon9M. Linka RS232 se vždy připojuje konektorem Cannon9M.
Základní parametry
- Napájecí napětí : 12 až 30V
- Odběr ze zdroje : 50 až 110mA
- Izolační napětí RS485 : 1500VAC
- Rozsah pracovních teplot : -5°C ~75°C
- Šířka : 65 mm
- Výška : 125 mm
- Hloubka : 52 mm
- Hmotnost : 165 g
- Rozteč svorek : 5 mm
- Průřez vodiče : 2.5 mm2
|
 |
Zapojení svorek a konektorů
| SVORKY KONEKTOROVÉ SVORKOVNICE | ČÍSLOVÁNÍ SVOREK SVORKOVNICE |
|---|
| 1 |
LB |
vstup linky RS485 - vodič B |
|
| 2 |
LA |
vstup linky RS485 - vodič A |
| 3 |
SH |
“Shield” linky RS485 |
| 4 |
PD |
vývod Pull-Down rezistoru 2kW |
| 5 |
LB |
vstup linky RS485 - vodič B |
| 6 |
LA |
vstup linky RS485 - vodič A |
| 7 |
PU |
vývod Pull-Up rezistoru 2kW |
| 8 |
LB |
vstup linky RS485 - vodič B |
| 9 |
TR |
vývod zakončovacího odporu 120W |
| 10 |
GND |
zem napájecího napětí |
| 11 |
GND |
zem napájecího napětí |
| 12 |
PWR |
napájecí napětí |
