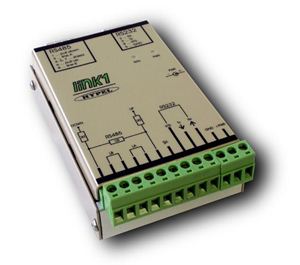

Linka RS485 je u tohoto převodníku galvanicky oddělena od napájecího zdroje, a to s vysokou izolační pevností, extrémně nízkou izolační kapacitou a velmi vysokým potlačením souhlasného impulsního rušení. Linka je vybavena účinnými ochranami proti přepětí.
Směr přenosu převodníku je řízen signálem RTS, ale může být samozřejmě řízen libovolným signálem na úrovni RS232, záleží pouze na připojení k rozhraní počítače. Převodník se napájí externě síťovým napáječem. Jelikož má převodník vlastní spínaný stabilizátor je možné ho napájet v širokém rozsahu napětí, což usnadňuje výběr vhodného síťového napáječe.
Signály sběrnic RS232 i RS485 je možné přivést buď přes konektory CANNON9 nebo přes konektorovou svorkovnici s roztečí 5mm. Přes tuto svorkovnici lze převodník též napájet. Konektorová svorkovnice není standardní součástí zařízení. Na piny konektoru CANNON9 sběrnice RS485 i na svorkovnici jsou též vyvedeny zakončovací odpory, takže je možno standardní zakončení linky provést pouhým propojením svorek, respektive pinů konektoru. Mechanické provedení převodníku umožňuje jeho montáž na lištu DIN35 i použití jako převodníku “na stůl”.
Základní technické údaje:
- Maximální přenosová rychlost 115 200 Bd
- Napájecí napětí +7V ~ +30V
- Izolační napětí >1500 VAC
- Izolační kapacita <20pF
| Zapojení svorek |
|---|
| 1 |
PD |
Pull-Down rezistor |
| 2 |
LB |
linka RS485 - vodič B |
| 3 |
LB |
linka RS485 - vodič B |
| 4 |
LA |
linka RS485 - vodič A |
| 5 |
LA |
linka RS485 - vodič A |
| 6 |
PU |
Pull-Up rezistor |
| 7 |
SH |
Shield |
| 8 |
RT |
otevření vysílače |
| 9 |
TxD |
vysílaná data |
| 10 |
RxD |
přijímaná data |
| 11 |
GND |
zem napájení |
| 12 |
PWR |
napájecí napětí |
| RS232 - CANNON 9 |
|---|
| pin |
signál |
popis |
| 2 |
TxD |
vysílaná data |
| 3 |
RxD |
přijímaná data |
| 8 |
RTS |
otevření vysílače |
| 5 |
GND |
zem |
| RS232 - CANNON 9 |
|---|
| pin |
signál |
popis |
| 1 |
PD |
Pull-Down rezistor |
| 3 |
A |
linka RS 485 - neinvertující |
| 4,5,7 |
SH |
Shield |
| 8 |
B |
linka RS485 - invertující |
| 6 |
PU |
Pull-Up rezistor |
Zapojení konektoru RS232
převodníku Link1 |
Zapojení konektoru RS485
převodníku Link1 |
 |
 |
