AnneX-F

Přestavujeme Vám programovatelný logický automat AnneX-F.
SKU: ANNEX-F
Manufacturer: HYPEL
5 800,00 Kč excl tax

Tento řídící modul vycházející z ověřené série AnneX vyráběné již od roku 1997 a úspěšně nasazené ve více než třech tisících řídících aplikacích. Nový programovatelný logický automat AnneX-F prošel významnými inovacemi a při zachování kompatibility s původním systémem se může pochlubit významným zlepšením mnoha parametrů. Mezi ně patří především značný nárůst výpočetního výkonu a výrazné zrychlení a zpřesnění analogových periferií.

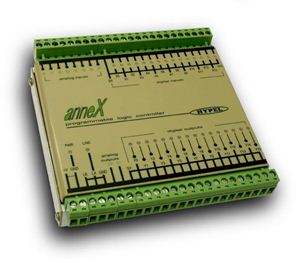

Automat je vestavěn v extrémně odolném celokovovém krytu, který umožňuje velmi pevné uchycení na lištu DIN35 bez použití nástrojů. Je vybaven konektorovými svorkovnicemi usnadňujícími jeho zapojení a případnou demontáž. Celková robustní mechanická konstrukce modulu snese i velmi hrubé zacházení.



Automat disponuje v základní konfiguraci těmito periferiemi:

PočetTyp periférie
15 binární vstup bipolární 24VDC
16 binární výstup tranzistorový 24VDC - 200mA
8 analogový vstup proudový 0~20mA
2 analogový výstup napěťový 0~10V



Z charakteristických parametrů automatu jsou zajímavé například tyto:

  • Rychlost vzorkování analogových vstupů přes všech 8 kananálů je 10000 vzorků za sekundu při rozlišení 0,01mA.
  • Doba vykonávání základní programové smyčky je 0,03ms.
  • Doba vykonávání základních binárních operací je 750ns.
  • Odběr ze zdroje při napájecím napětí 24V je 30mA.

Modul lze pomocí expanzních modulů rozšířit o další periferie. Celková konfigurace tak může disponovat až 241 I/O. Další rozšíření je možné vyvářením decentralizovaných řídících systémů složených s PLC komunikujících po lince RS485. Maximální řídící systém složený z modulů Annex-F může obsluhovat 7471 vstupně-výstupních bodů.

Samozřejmostí je připojení operátorských terminálů, propojení na standardní vizualizační software, propojení na síť GSM atd...

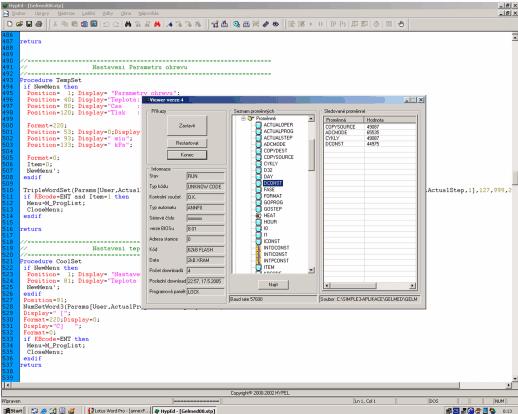

K PLC řady AnneX-F je dodáváno komfortní integrované vývojové prostředí HypEd4. Umožňuje snadnou tvorbu uživatelských aplikací, jejich “on line” ladění i “off line” simulace. Systém je velmi flexibilní a je použitelný jak pro jednoduché tak i poměrně rozsáhlé a složité řídící aplikace.
