Tento automat má pouze osm analogových vstupů 0~20mA, a proto není možné jeho použití k samostatnému řízení. Je však možné periferie expandovat obdobným způsobem jako u systému AnneX. Takto je sestava opět dodávána jako jediný mechanicky nedělitelný celek. Oproti systému AnneX je PLC Allex možno doplnit o galvanicky oddělenou linku RS485.
| Počet | Typ periférie |
|---|
| 8 |
analogový vstup proudový 0~20mA(12bit) |
Tento základní modul lze expandovat expanzními moduly.

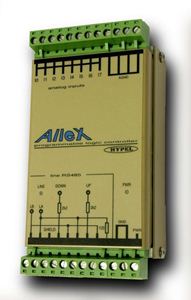

Tento řídící modul vychází z ověřené série AlleX vyráběné již od roku 1999 a úspěšně nasazené ve více než třech tisících řídících aplikacích. Nový programovatelný logický automat AlleX-FX prošel významnými inovacemi a při zachování kompatibility s původním systémem se může pochlubit významným zlepšením mnoha parametrů. Mezi ně patří především značný nárůst výpočetního výkonu, výrazné zrychlení a zpřesnění analogových periferií a v neposlední řadě také výrazné zvětšení datové paměti.
Automat je vestavěn v extrémně odolném celokovovém krytu, který umožňuje velmi pevné uchycení na lištu DIN35 bez použití nástrojů. Je vybaven konektorovými svorkovnicemi usnadňujícími jeho zapojení a případnou demontáž. Celková robustní mechanická konstrukce modulu snese i velmi hrubé zacházení.
Tento automat je vybaven rychlým a přesným aproximačním A/D převodníkem s rozlišením 12 bitů. Další popis je uveden v dokumentaci.Další možností je rozšíření datové paměti až do velikosti 512kB, přičemž počátečních 64kB lze využít jako uživatelskou datovou paměť, tedy jako paměť použitelnou pro proměnné definované uživatelem v programu jazyka SIMPLE3. Zbývající paměť je možné obsluhovat pomocí dvou speciálních funkcí jazyka SIMPLE3. Podrobnější popis je uveden dokumentaci.
Z charakteristických parametrů automatu jsou zajímavé například tyto:
- Konfigurace s aproximačním převodníkem nabízí rychlost vzorkování analogových vstupů přes všech 8 kananálů 10000 vzorků za sekundu při rozlišení 0,01mA, to je 0,05%.
- Doba vykonávání základní programové smyčky je 0,025ms.
- Doba vykonávání základních binárních operací je 650ns.
- Odběr ze zdroje při napájecím napětí 24V je 30mA
