Rozšiřující modul relEXT

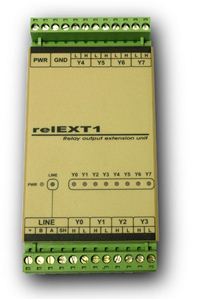

Expanzní modul relEXT-01 je mechanicky provedený jako poloviční modul základní řady anneX.
SKU: RELEXT
Výrobce: HYPEL
1 900,00 Kč bez DPH
  • 8 binárních reléových výstupů

Tyto moduly je možné sestavovat v jeden kompaktní celek s moduly Annex nebo Allex a vytvářet tak programovatelné logické automaty s vysokým počtem reléových výstupů. Základní modifikace modulu obsahuje 8 mechanických relé se spínacími kontakty. Kontakty všech relé jsou vyvedeny zcela samostatně. Základní parametry výstupních relé jsou:

maximální výstup. napětí 30VDC
maximální výstup. proud 5A DC (Špičkově 50A)



Je dodávána též varianta s polovodičovými výstupními relé. V tomto případě jsou výsledné parametry následující.

maximální výstup. napětí 30VDC
maximální výstup. proud 5A DC (Špičkově 50A)



Zapojení svorek modulu relEXT-01

DOLNÍ ŘADA SVOREKHORNÍ ŘADA SVOREK
1 NC Nezapojeno 13 V+ Kladný pól napájení
2 NC Nezapojeno 14 V+ Kladný pól napájení
3 NC Nezapojeno 15 GND Záporný pól napájení-- zem
4 NC Nezapojeno 16 GND Záporný pól napájení-- zem
5 Y0H Kontakt výstupního relé Y0 (H) 17 Y4L Kontakt výstupního relé Y4 (L)
6 Y0L Kontakt výstupního relé Y0 (L) 18 Y4H Kontakt výstupního relé Y4 (H)
7 Y1H Kontakt výstupního relé Y1 (H) 19 Y5L Kontakt výstupního relé Y5 (L)
8 Y1L Kontakt výstupního relé Y1 (L) 20 Y5H Kontakt výstupního relé Y5 (H)
9 Y2H Kontakt výstupního relé Y2 (H) 21 Y6L Kontakt výstupního relé Y6 (L)
10 Y2L Kontakt výstupního relé Y2 (L) 22 Y6H Kontakt výstupního relé Y6 (H)
11 Y3H Kontakt výstupního relé Y3 (H) 23 Y7L Kontakt výstupního relé Y7 (L)
12 Y3L Kontakt výstupního relé Y3 (L) 24 Y7H Kontakt výstupního relé Y7 (H)
