Rozšiřující modul BOUT

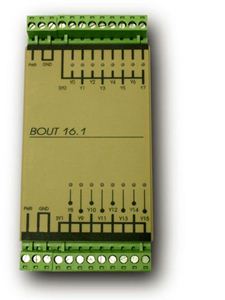

Expanzní modul BOUT mechanicky odpovídá polovině základního modulu anneX, či základnímu modulu alleX. Tyto moduly je možné sestavovat v jeden kompaktní celek a vytvářet tak programovatelné logické automaty s vysokým počtem binárních výstupů. Výstupy Y8 až Y15 jsou obvodově i parametrově totožné s obdobnými periferiemi jednotky anneX.

SKU: BOUT

Výrobce: HYPEL

2 400,00 Kč bez DPH

Množství:

16 binárních výstupů (2 x 8) »

Zapojení svorek modulu BOUT 16.1

DOLNÍ ŘADA SVOREK			HORNÍ ŘADA SVOREK
1	V+	Kladný pól napájení - výstup	13	V+	Kladný pól napájení-- výstup
2	GND	Záporný pól napájení -- zem	14	GND	Záporný pól napájení -- zem
3	GND	Záporný pól napájení -- zem	15	GND	Záporný pól napájení -- zem
4	SY1	společná svorka výstupů 1	16	SY0	společná svorka výstupů 0
5	Y8	emitor výstupu Y8	17	Y0	kolektor výstupu Y0
6	Y9	emitor výstupu Y9	18	Y1	kolektor výstupu Y1
7	Y10	emitor výstupu Y10	19	Y2	kolektor výstupu Y2
8	Y11	emitor výstupu Y11	20	Y3	kolektor výstupu Y3
9	Y12	emitor výstupu Y12	21	Y4	kolektor výstupu Y4
10	Y13	emitor výstupu Y13	22	Y5	kolektor výstupu Y5
11	Y14	emitor výstupu Y14	23	Y6	kolektor výstupu Y6
12	Y15	emitor výstupu Y15	24	Y7	kolektor výstupu Y7
