Rozšiřující modul ANOUT

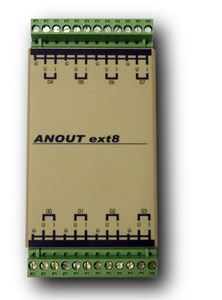

Expanzní modul ANOUT mechanicky odpovídá polovině základního modulu anneX, či základnímu modulu alleX. Tyto moduly je možné sestavovat v jeden kompaktní celek a vytvářet tak programovatelné logické automaty s vysokým počtem analogových výstup . Výstupy jsou parametrově totožné s obdobnými periferiemi jednotky anneX.
SKU: ANOUT
Manufacturer: HYPEL
4 800,00 Kč excl tax

Zapojení svorek modulu ANOUT ext8

DOLNÍ ŘADA SVOREKHORNÍ ŘADA SVOREK
1 GND Záporný pól napájení - výstup 13 GND Záporný pól napájení - výstup
2 O0/U analogový výstup O0 napěťový 14 O4/U analogový výstup O4 napěťový
3 O0/I analogový výstup O0 proudový 15 O4/I analogový výstup O4 proudový
4 GND Záporný pól napájení - výstup 16 GN> Záporný pól napájení - výstup
5 O1/U analogový výstup O1 napěťový 17 O5/U analogový výstup O5 napěťový
6 O1/I analogový výstup O1 proudový 18 O5/I analogový výstup O5 proudový
7 GND Záporný pól napájení - výstup 19 GND Záporný pól napájení - výstup
8 O2/U analogový výstup O2 napěťový 20 O6/U analogový výstup O6 napěťový
9 O2/U analogový výstup O2 proudový 21 O6/I analogový výstup O6 proudový
10 GND Záporný pól napájení - výstup 22 GND Záporný pól napájení - výstup
11 O3/U analogový výstup O3 napěťový 23 O7/U analogový výstup O7 napěťový
12 O3/I analogový výstup O3 proudový 24 O7/I analogový výstup O7 proudový
